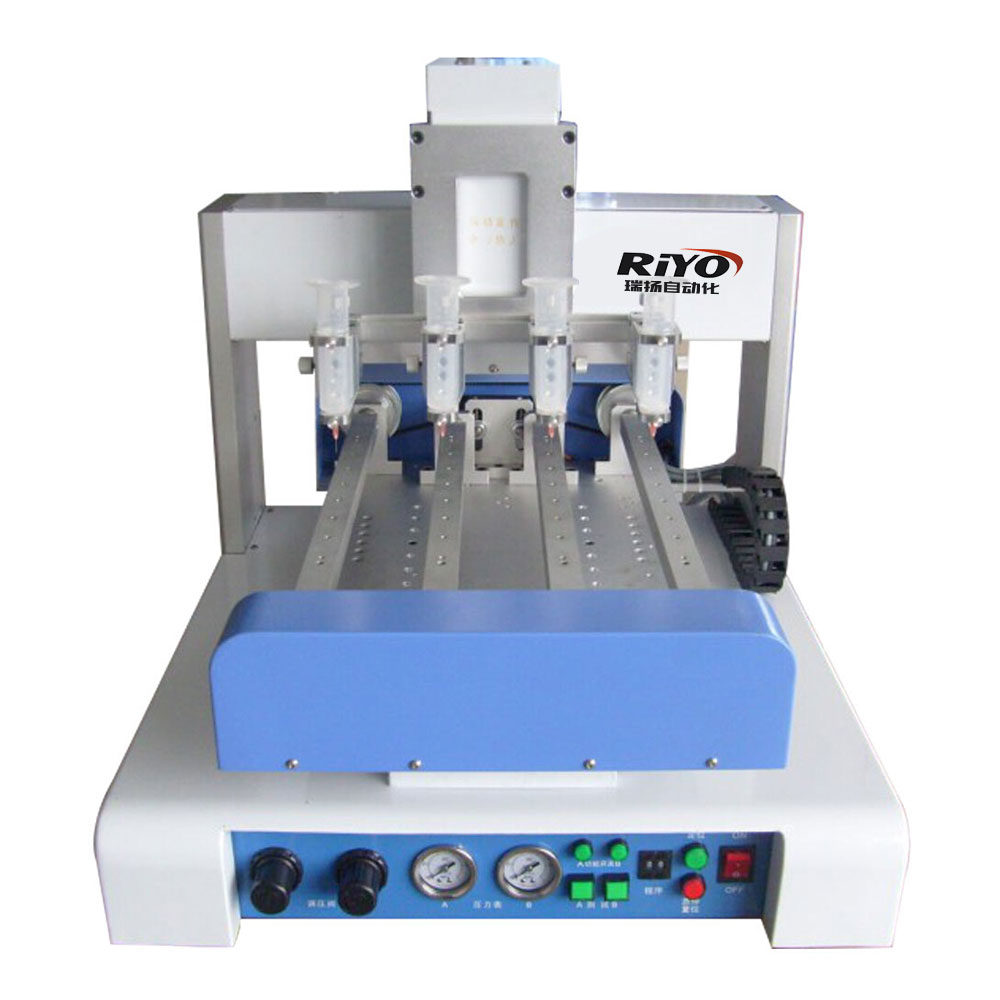

外形/規格：

·有效行程：X軸：400mm（點膠頭左右移動）

Y軸：400mm（工作臺前后移動）

Z軸：100mm （點膠頭上下移動）

·最高速度：X軸：500mm/sec

Y軸：500mm/sec

Z軸：300mm/sec

U軸：0-720度，可根據客戶要求定制角度。

·運動精度：±0.03mm

·驅動方式：步進電機+導軌

·面板控制：程序選擇，操作按鈕，急停

·編程界面：電腦

·界面控制：位置調整，微進，程序選擇                 ·外接方式：可接PC上載或下載

·最大承重：工作臺：15kgs                            ·程序容量：9000點或100個程序

Z軸：4kgs                             ·電源：AC220V

·控制方式：點到點，直線到圓弧差補                   ·外型尺寸：560mm（左右）

·可劃圖形：線，園，弧；連續劃線；點滴，注膠                   600mm（前后）

·機器配置：高精密微步進馬達 日本信濃                       650mm（高）

高精密運動驅動器 日本信濃            ·整機重量：55kgs

高精密線性導軌 臺灣上銀

高精密運動滑塊 臺灣上銀

高精密同步傳動帶 意大利麥高迪/美國蓋茨

CMC數字控制芯片   韓國三星

高精密電磁閥 美國MAC

點膠控制氣動配件 英國諾冠/臺灣亞德客

功能：

1．采用最新多軸點膠控制系統。

2.X、Y、Z三軸全部采用日本高精密度滾珠螺桿和線性導軌。

3.電腦操作，能記憶多個點膠作業文件，可隨時調用。可連接電腦，也可脫開電腦運行。可現場教導編程也可電腦導入CAD編程。
